Программатор адресных устройств ПКУ-1 R3

Программатор адресных устройств ПКУ-1 представляет собой малогабаритное переносное устройство с автономным питанием (элемент питания типа "Крона", 9 В). ПКУ-1 служит для установки, просмотра и изменения значений параметров адресных устройств, приведенных в таблице 1.
Программатор ПКУ-1 обеспечивает:
― просмотр и изменение параметров: адрес, конфигурация; задержка на включение удержание, количество адресов дата последнего обслуживания; порог срабатывания по ∆Т/t;
― только просмотр параметров: уровень запыленности, заводской номер, режим индикации, версия ПО;
― корректировку показаний запыленности извещателей после продувки дымовой камеры.

Рисунок 1                                                             Рисунок 2

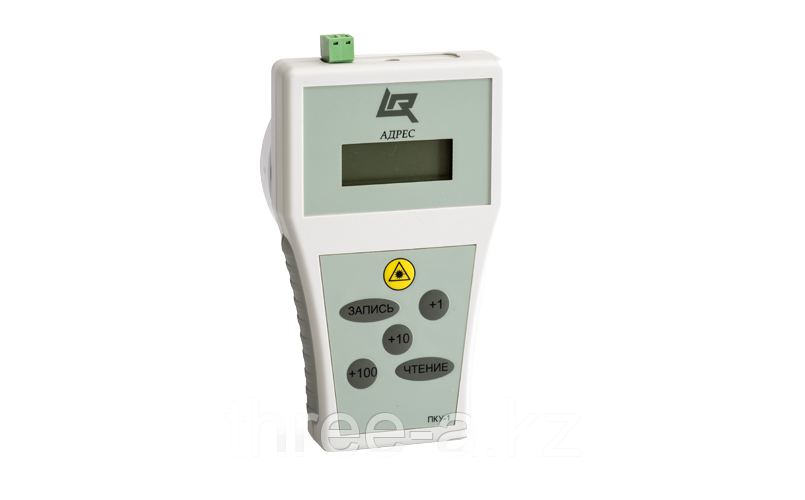

Программатор ПКУ-1 малогабаритное переносное устройство с автономным питанием (элемент питания " Крона", 9 В). Внешний вид пульта приведен на рисунке 1.

Для подключения адресных пожарных извещателей в конструкции программатора предусмотрена розетка (рисунок 2).

Рисунок 3

Подключение других адресных устройств производится с помощью переходного устройства (рисунок 3). Вставка устанавливается на розетку ПКУ-1, а провода подключаются к адресному устройству.

Для включения питания программатора необходимо нажать любую клавишу на клавиатуре и удерживать её около 2 секунд. Программатор отключится через 20 секунд, если к нему не подключить адресное устройство.

После подключения к контактам розетки программатора адресного устройства, высвечивается экран просмотра и установки адреса адресного устройства.

Программатор выключится через 60 секунд после последнего нажатия на клавишу, если не будут произведены никакие действия.
