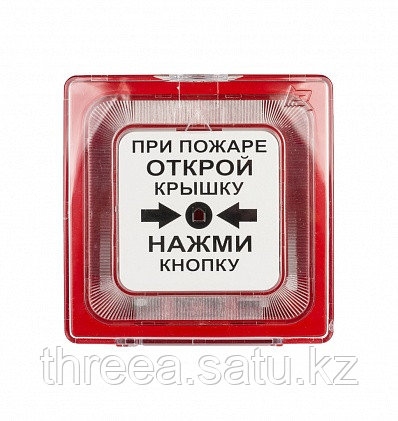

Адресный радиоканальный ручной пожарный извещатель ИПР 513-11ИКЗ-А-R3

Адресный радиоканальный ручной пожарный извещатель ИП 513-11Р предназначен для ручного включения сигнала «ПОЖАР» в системе пожарной сигнализации и радиоканальной (беспроводной) передачи этого сигнала на адресный радиоканальный модуль МРК-30 и далее в приемно-контрольный прибор тм РУБЕЖ. Область применения извещателя, в основном, распространяется на объекты исторической ценности (дворцы, музеи, храмы и др.), на объекты, где нежелательна прокладка проводов по причине нарушения интерьера (квартиры повышенной комфортности, коттеджи, дачи и др.), объекты с минимальными сроками реконструкции (гостиничные номера, торговые центры и др.).

По принципу действия адресные радиоканальные ручные пожарные извещатели ИП 513-11Р представляют собой устройства, осуществляющие сигнализацию о пожаре при нажатии на кнопку с усилием не менее 15 Н. При этом формируется тревожный сигнал и включается красный оптический индикатор «Пожар». После снятия усилия извещатель остается во включенном состоянии.

Кнопка и оптический индикатор информации о режимах работы адресного радиоканального ручного извещателя и состоянии обмена по радиоканалу находятся под защитной крышкой. В центре кнопки расположено отверстие под ключ для возврата кнопки в исходное состояние. Для возврата кнопки необходимо ввернуть ключ до упора в отверстие, расположенное в центре кнопки, и потянуть на себя. Ключ входит в комплект поставки.

Извещатель ИП 513-11Р предназначен для круглосуточной и непрерывной работы с помощью модуля МРК-30 со следующими приемно-контрольными приборами:

• Рубеж-2АМ;
• ППКПУ 011249-2-1;
• Рубеж-2ОП;
• Рубеж-4А;
• другим оборудованием, поддерживающим протокол, разработанный ООО «КБ «Пожарной Автоматики».

ОСОБЕННОСТИ

• Извещатель радиоканальный ручной ИП 513-11Р имеет контроль величины напряжения батареи и уровня радиосигнала.
• Автоматический переход на резервное питание при снижении напряжения основного элемента питания менее (2,9 ± 0,1) В.
• Тестирование извещателя радиоканального ручного ИП 513-11Р возможно с помощью тест-кнопки.
• Возможность пломбировки защитной крышки.
• Возврат извещателя в дежурный режим происходит возвратом кнопки в исходное положение.

Улучшенные потребительские свойства:

• промигивание светодиода в дежурном режиме;
• малые габаритные размеры и современный дизайн корпуса;
• наличие оповещения о снятии извещателя;
• корпус извещателя изготовлен из ударопрочного и износостойкого материала – АБС;

Извещатель ИП 513-11Р выполняет следующие функции:

• формирование и передача сигнала «Пожар» и других сообщений по радиоканалу на модуль МРК-30;
• индикация режима работы извещателя;
• тестирование с помощью тест-кнопки;
• контроль питания и уровня радиосигнала.

Информационный обмен с МРК-30 происходит по радиоканалу на частоте 2,4 ГГц.

Питание адресного радиоканального ручного извещателя ИП 513-11Р осуществляется автономно от литиевых батарей типа ER14505 – основная (3,6 В, 2,4 А•ч) и CR2032 – резервная (3,0 В, 210 мА•ч). Батареи установлены в извещатель через защитную пленку для предотвращения их разряда в период хранения. Перед началом использования необходимо снять переднюю крышку извещателя и удалить защитную пленку с обоих элементов питания.

Длительность работы адресного радиоканального извещателя ИП 513-11Р без замены источников питания зависит от периода выдачи контрольных посылок на МРК-30 и соответствует величинам, приведенным в таблице:

Длительность работы извещателя должна обеспечиваться при условии:

• тип элемента питания – ER14505 (3,6 В, 2,4 А•ч);
• напряжение разряда резервного элемента питания 2,6 В;
• средняя длительность саморазряда элементов питания до 90 % начальной емкости – 10 лет;
• извещатель находится в рабочем состоянии и в зоне радиовидимости родительского МРК-30.

Адресный радиоканальный ручной извещатель ИП 513-11Р имеет двухцветную светодиодную индикацию для визуального отображения своего состояния:

Адресный радиоканальный ручной извещатель ИП 513-11Р имеет функцию определения уровня радиосигнала с помощью вспышек светодиода. После короткого нажатия (до 3 секунд) тест-кнопки, расположенной на плате извещателя, происходит серия красных и зеленых вспышек светодиодного индикатора. Красный индикатор отображает уровень сигнала, принимаемого извещателем (приём), зелёный – уровень сигнала, принимаемого МРК-30 (передача). Три вспышки соответствуют максимальному уровню сигнала, одна – минимальному. Отсутствие активности индикатора в течение 5-7 с свидетельствует о потере связи извещателя ИП 513-11Р с МРК-30.

Положение извещателя ИП 513-11Р относительно МРК-30 следует выбирать таким образом, чтобы обеспечить наилучшие условия распространения радиосигнала. Рекомендуемая высота установки – 1,5-1,6 м от уровня пола. Извещатель должен устанавливаться на вертикальной поверхности. Качество связи может быть определено посредством светодиодной индикации уровня радиосигнала. Индикация уровня радиосигнала доступна только после регистрации извещателя на МРК-30.

Для работы адресного радиоканального ручного извещателя ИП 513-11Р в составе адресной системы тм РУБЕЖ его необходимо зарегистрировать в радиоканальной сети МРК-30. Для этого необходимо в меню приемно-контрольного прибора выбрать пункт «конфигурация» => «сервис» => «Регистрация РК устройств» и выполнить следующие действия:

• ввести адрес МРК-30;
• ввести адрес извещателя. Он складывается из адреса МРК-30 и внутреннего номера извещателя в МРК-30. Таким образом, адрес извещателя может иметь значения от (адрес МРК-30+1) до (адрес МРК-30+30). Например, адрес МРК-30 = 123, номер извещателя = 27, адрес извещателя = 123+27=150.
• выбрать тип устройства – ИП 513-11Р;
• выбрать пункт меню «Начать регистрацию», при этом индикатор «Норма» на МРК-30 начнет быстро мигать с частотой от 4 до 5 Гц.
• в зоне радиовидимости МКР-30 перевести извещатель в режим регистрации, нажав на тест-кнопку и удерживая ее в течение более 7 с. Переход в режим регистрации сопровождается включением одновременно красного и зеленого светодиодов извещателя. Светодиоды гаснут после завершения процесса регистрации.

После окончания процесса регистрации на индикатор ППКП будет выведено одно из двух сообщений: «Регистрация завершена успешно» или «Регистрация окончилась неудачно». В случае необходимости, процесс регистрации может быть прерван нажатием кнопки «Сброс» ППКП.

При регистрации более одного извещателя по одному и тому же адресу, зарегистрированным остается только последний из них.
