Описание
Характеристики
Информация для заказа

Блок индикации «Рубеж-БИ» предназначен для отображения состояния зон, групп зон и исполнительных устройств адресной системы пожарной сигнализации и пожаротушения на встроенном светодиодном табло. Блок конструктивно выполнен в пластмассовом корпусе, аналогичном корпусу приемно-контрольных приборов.

Блок конструктивно выполнен в пластмассовом корпусе, аналогичном корпусу приемно-контрольных приборов. Блок индикации является адресным приемно-контрольным прибором.

Основные функции блока индикации:

  • прием сигналов от приемно-контрольных приборов;
  • трехцветная светодиодная индикация состояния контролируемых зон или исполнительных устройств;
  • светодиодная индикация состояния системы и режимов работы;
  • звуковая сигнализация режимов работы;
  • сброс сигнала пожар в зонах ключом Touch Memory.

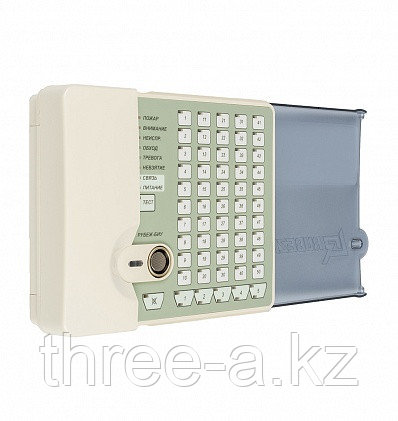

Блок индикации конструктивно выполнен в пластмассовом корпусе. На лицевой стороне блока расположены светодиодные индикаторы зон, светодиодные индикаторы состояния системы, клавиши переключения страниц и отключения звука. Блок имеет встроенный зуммер, обеспечивающий звуковое сопровождение событий для привлечения внимания оператора.

Блок индикации обменивается информацией с ППКП Рубеж-2АМ и БУНС-01 по интерфейсу RS-485. Наличие обмена прибор индицирует на индикаторе СВЯЗЬ. При пропадании обмена на время более 1 мин прибор гасит светодиодную индикацию зон. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает.

Конфигурация прибора, т.е. задание адреса прибора в системе, скорости обмена и зон контроля, выполняется с персонального компьютера с помощью ПО «FireSec Администратор». Адрес прибора и скорость обмена задаются только через USB интерфейс. База данных заливается в прибор с помощью интерфейсов USB или RS-485.

При конфигурировании в блок записывается информация об объекте или части объекта, контролируемом блоком индикации. После конфигурирования системы, прибор Рубеж-БИ может контролировать систему адресной пожарной сигнализации автономно.

Для увеличения информативности на БИ реализована возможность выбора страницы индикации. Число страниц ― 5. Выбор нужной страницы производится нажатием на соответствующую кнопку с номером страницы.

Максимальное число контролируемых зон (устройств) – 250.

БИ обеспечивает автоматическое переключение на страницу с новым событием при отсутствии активности.

БИ информирует о поступлении нового события миганием индикацией страницы.

Изменение состояний зон и исполнительных устройств сопровождается звуковыми сигналами. При появлении сигналов «Внимание» и «Пожар» в зонах включается непрерывная звуковая сигнализация. При остальных событиях имеется только кратковременный звуковой сигнал. Имеется кнопка сброса звуковой сигнализации на БИ с оптической индикацией состояния.

С БИ возможен сброс сигнала ПОЖАР с использованием ключей Touch Memory во всех зонах, приписанных к данному прибору . Общее количество ключей ТМ, поддерживаемое БИ, 16 шт (1 мастер и до 15 рабочих).

Блок индикации имеет 50 трехцветных световых индикаторов (красный, зеленый, желтый) с привязкой каждого индикатора к контролируемой зоне, группе зон, исполнительным устройствам.

Состояние зоны отображается светодиодным индикатором следующим образом:

  • Зона не запрограммирована — не светится;
  • Норма — зеленый;
  • Пожар — красный;
  • Неисправность — желтый;
  • Внимание — мигает красным с частотой 1Гц;
  • Зона обойдена — мигает желтым с частотой 1Гц.

Состояние исполнительного устройства отображается светодиодным индикатором следующим образом:

  • Отключен (дежурный режим) — зеленый;
  • Включен (режим тревоги) — красный;
  • Неисправность — желтый.

Панель имеет 9 системных светодиодных индикаторов:

  • ПОЖАР — красный индикатор. Загорается при получении события «Пожар».
  • ВНИМАНИЕ — красный индикатор. При получении события «Внимание» мигает с частотой 0,5 Гц.
  • НЕИСПРАВНОСТЬ — желтый индикатор. Загорается при обнаружении неисправности.
  • ОБХОД — желтый индикатор. Мигает с частотой 0,5 Гц, если есть обойденные зоны.
  • СВЯЗЬ — зеленый индикатор. Загорается при наличии обмена по линии RS-485. При пропадании обмена на время более 1 минуты БИ погасит индикацию зон. При частичной потере обмена (с частью приборов) индикатор СВЯЗЬ мигает.
  • ПИТАНИЕ — зеленый индикатор. Постоянно горит при наличии напряжения на каждом из двух вводов питания.
  • Звук отключен — желтый индикатор. Загорается при отключении звука. Автоматически включается при новом тревожном сообщении.
  • Индикатор состояния страницы — 3-х цветный. Показывает наихудшее состояние зон на текущей странице.
  • Индикатор выбранной страницы — синий индикатор. Светится на активной странице. Мигает на страницах с новыми событиями, которые не видел оператор.

Питание прибора — внешнее от 10 до 28 В. Подключение к источнику выполняется по двум входам (основной и резервный). Прибор контролирует питание по каждому из вводов и выводит информацию на индикатор ПИТАНИЕ. Все подключения к прибору производятся через винтовые клеммные контакты.

Основные атрибуты
ПроизводительРубеж
ИнтерфейсПроводной
Тип модуляАдресный
Страна производительРоссия
Пользовательские характеристики
Максимальное количество контролируемых зон и устройств250
Напряжение питания10 – 28 В
Количество страниц5
Потребляемая мощность, не более7 Вт
Рабочий диапазон температурот 0 до плюс 55 ºС
Количество светодиодных индикаторов состояния системы6
Длина: кабеля интерфейса RS485, не более1000 м
Максимальное количество БИ в системе16
Габаритные размеры модуля, не более200х160х50 мм
Масса, не более1 г
Количество светодиодных индикаторов контроля зон и устройств на странице50
Количество внешних интерфейсов для обмена и программирования: типа RS-4851
Удельная электрическая емкость АЛС, не более0.5 нФ/Ом.
кабеля интерфейса USBдо 3 м
типа USB1
