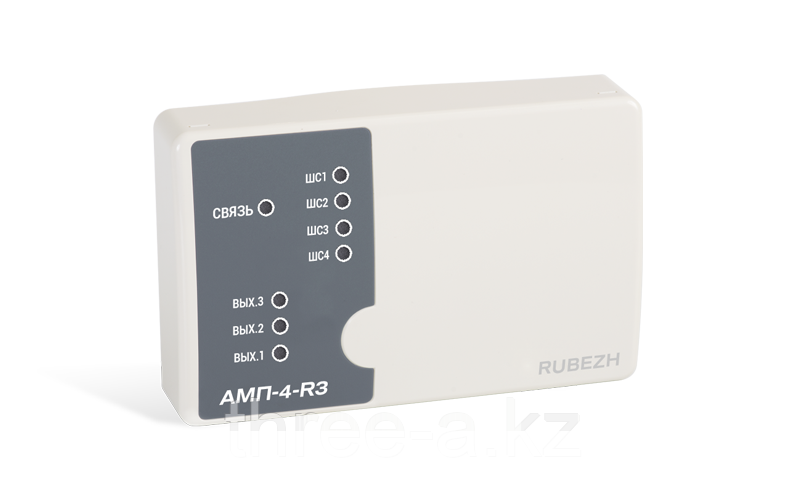

Метка адресная пожарная АМП-4 предназначена для подключения к адресной системе неадресных пожарных извещателей и передачи информации о состоянии шлейфа с извещателями в адресный приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей».
Адресная пожарная метка является программируемым устройством. Конфигурация задается пользователем с приемно-контрольного прибора.
Адресная метка имеет четыре шлейфа для подключения неадресных пожарных извещателей или охранных извещателей и четыре выхода транзисторных ключей типа «открытый коллектор».
![]() |
Параметр |
Описание |
Тип ШС |
0 – (тип 0) шлейф дымовых датчиков с определением двойной сработки. 1 – (тип 1) комбинированный шлейф дымовых и тепловых датчиков: без определения двойной сработки тепловых датчиков и с определением двойной сработки дымовых. 2 – (тип 2) шлейф тепловых датчиков с определением двойной сработки. 3 – (тип 3) комбинированный шлейф дымовых и тепловых датчиков без определения двойной сработки и без контроля короткого замыкания ШС. 6 – (тип 6) шлейф охранный с реакцией на нарушение более 300 мс. 7 – (тип 7) шлейф охранный с реакцией на нарушение более 70 мс. |
Режим работы транз. ключа |
0 – не включать; 1 – переключается; 2 – включен постоянно |
Метка адресная пожарная АМП-4 обеспечивает:
- подключение неадресных охранных, тепловых, дымовых и ручных пожарных извещателей;
- подключение информационных световых табло ОПОП 1-8 и звуковых оповещателей ОПОП 2-35;
- управление внешними устройствами с помощью четырех транзисторных ключей типа открытый коллектор. Включение транзисторных ключей производится по сигналу «Пожар» в соответствующем шлейфе контроля извещателей;
- различные режимы работы транзисторных ключей;
- контроль исправности шлейфов сигнализации на обрыв и короткое замыкание;
- светодиодную индикацию режимов работы АМП-4 и наличия связи с центральным прибором;
- контроль работоспособности прибора, передачу информации о происходящих событиях по АЛС на приемно-контрольный прибор;
Питание модуля осуществляется от внешнего источника питания 12 В.
Адресные линии связи гальванически развязаны по постоянному току от источника питания.
Каждый шлейф с неадресными извещателями определяется в системе как отдельное устройство и имеет свой адрес.
Адресная метка АМП-4 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Параметры ШС в различных состояниях приведены в таблице:
Тип шлейфа |
Диапазон сопротивления ШС в состоянии: |
||||
норма |
внимание |
пожар |
обрыв |
короткое замыкание |
|
тип 0 дымовой |
2,2...6,6 кОм (суммарный ток потребления дымовых извещателей 0...3 мА) |
1,23...2,2 кОм |
0,15...1,23 кОм |
более 6,6 кОм |
менее 150 Ом |
тип 1 комбинированный |
2,2...6,2 кОм (суммарный ток потребления дымовых извещателей 0...1,2 мА) |
1,23...2,2 кОм |
0,15...1,23 кОм или 6,2...13,5 кОм |
более 13,5 кОм |
менее 150 Ом |
тип 2 тепловой |
1,8...6,6 кОм |
6,6...11,75 кОм |
11,75...25 кОм |
более 25 кОм |
менее 1,8 кОм |
тип 3 комбинированный без контр. КЗ |
2,2...6,2 кОм (суммарный ток потребления дымовых извещателей 0...1,2 мА) |
6,2...13,5 кОм или Rшс < 2,2 кОм |
6,2...13,5 кОм или Rшс < 2,2 кОм |
более 13,5 кОм |
Не контролируется |
Переход в состояние «Пожар» только при подтверждении после защитного сброса |
|||||
тип 6 и 7 |
2,2...5,4 кОм |
Тревога (сработка) 0,15...2,2 кОм или 5,4...16 кОм |
более 16 кОм* |
менее 150 Ом* |
|
* контроль шлейфа на обрыв и КЗ производится только у шлейфа, снятого с охраны. Обрыв и КЗ шлейфа, находящегося под охраной, распознается как «тревога» (сработка). |
Основные атрибуты | |
---|---|
Производитель | Рубеж |
Интерфейс | Проводной |
Тип модуля | Адресный |
Страна производитель | Россия |
Пользовательские характеристики | |
Габаритные размеры | 125х78х37 мм |
Рабочий диапазон температур | от -25 до +60C |
Напряжение питания | 10,5 - 15 В |
Средний срок службы, не менее | 10 лет |
Потребляемая мощность в дежурном режиме, не более | 1.5 Вт |
Напряжение в шлейфе сигнализации | 24 В±10% |
Масса, не более | 100 г |
