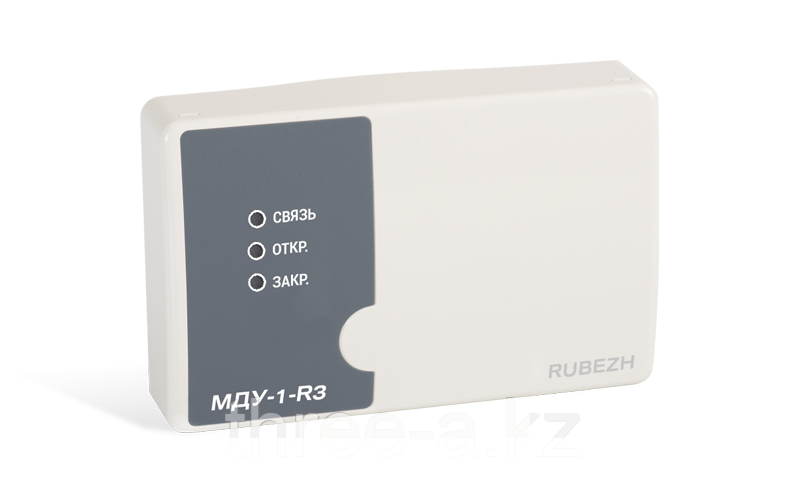

Модуль управления клапаном дымоудаления МДУ-1 исп.1 предназначен для управления электромагнитным приводом с ручным возвратом клапана или электромеханическим электроприводом с возвратной пружиной, устанавливаемым непосредственно на ось заслонки клапана дымоудаления или огнезадерживающего клапана. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2АМ», «Рубеж-2ОП», «Рубеж-4А», ППКПУ серии «Водолей».
Модуль управления клапаном дымоудаления подключает электромеханический привод к внешнему источнику питания через встроенное в модуль реле.
Контроль положения заслонки клапана производится с помощью концевых выключателей, встроенных в электромеханический привод.
Конфигурация модуля задается пользователем с приемно-контрольного прибора.
Модуль управления клапаном дымоудаления обеспечивает:
- подключение электромеханического привода с возвратной пружиной или электромагнитного привода с ручным возвратом клапана;
- подключение устройства ручного перевода клапана в защитное положение (кнопка);
- передачу в прибор приемно-контрольный информации о своем состоянии и состоянии заслонки, подключенной к электромеханическому приводу;
- закрытие и открытие заслонки клапана от прибора приемно-контрольного пожарного в автоматическом режиме;
- контроль цепи до концевых выключателей положения заслонки клапана;
- перевод заслонки клапана в защитное положение с помощью внешней кнопки в ручном режиме.
- светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором.
Возможность перевода заслонки клапана в нормальное и охранное (защитное) положение в процессе настройки системы с помощью установленных на плате кнопок «норма» и «защита».
Питание модуля осуществляется от АЛС. Модуль управления клапаном МДУ-1 исп.1 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Основные атрибуты | |
---|---|
Производитель | Рубеж |
Интерфейс | Проводной |
Тип модуля | Адресный |
Страна производитель | Россия |
Пользовательские характеристики | |
Количество управляемых клапанов | 1 |
Рабочий диапазон температур | от минус 25 до плюс 50 °С |
Время выключения | от 30 до 255 с |
Ток, цепей контроля концевых выключателей и внешней кнопки, не более | 1.5 мА |
Характеристики реле, коммутирующего питание электромеханического привода клапана: -переменный ток | 250В/0, 5ВА) |
Отказ обмена – время, после которого клапан переводится в защитное положение при прекращении обмена по АЛС с ППКП | от 1 до 255 с 0-не контролируется |
Время включения | от 30 до 255 с |
Средний срок службы, не менее | 10 лет |
Задержка включения | от 0 до 255 с |
-постоянный ток | 30В/2А (60Вт) |
Габаритные размеры модуля, не более | 125х78х37 мм |
-привод с ручным возвратом | от 1 до 10 с |
Масса, не более | 200 г |
