Системы пожарной сигнализации Schrack Seconet

«Шрак Секонет АГ» – австрийская компания, специализирующаяся на разработке и производстве высокотехнологичных систем пожарной безопасности и систем связи для медицинских учреждений. Основоположником компании является доктор Эдвард Шрак, основавший в 1919 году «Радиолабораторию Э.Шрака». В 1938 году компания вошла в состав концерна «Эрикссон». В годы второй мировой войны предприятие было полностью разрушено, затем в 1948 году восстановлено под именем «Шрак Электроник АГ».

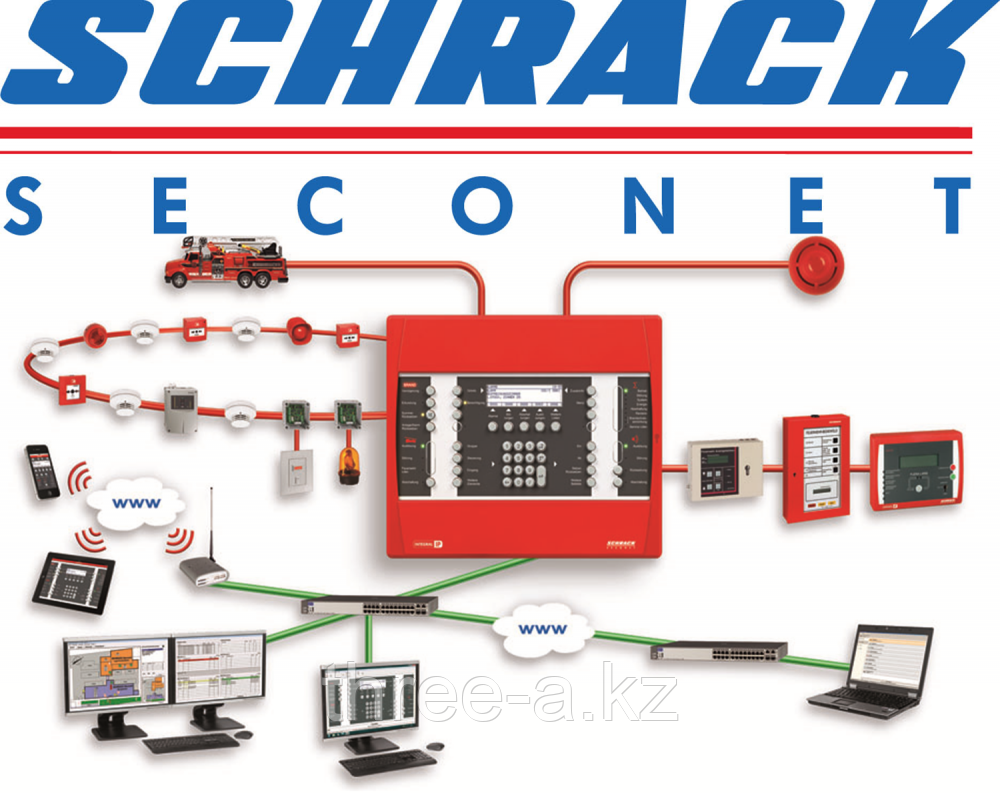

Компоненты системы Integral-IP


«Шрак Секонет АГ» представляет новейшую систему пожарной сигнализации Integral-IP. Отличительными особенностями системы являются: полное аппаратное резервирование, расширенные кольцевые адресные шлейфы, надежное соединение до 16 станций по Ethernet, более 50 000 адресных элементов в системе.

Основные компоненты Integral-IP:


• Integral X-Line – расширенный кольцевой адресный шлейф
• Integral MAP – универсальный пульт управления
• Integral LAN – сеть станций пожарной сигнализации на базе протокола TCP/IP
• Integral SW 7.x – универсальный пакет программного обеспечения

Расширенный кольцевой адресный шлейф Integral X-Line



• Подключение к модулю B5-DXI2 станции Integral-IP MX
• Подключение к модулю B6-DXI2 станции Integral-IP CX
• До 250 адресных элементов в шлейфе
• Длина шлейфа до 3 500 м
• Выходы управления с защитой от отказов
• Включение в шлейф адресных извещателей и модулей ввода-вывода,
       адресных сирен и строб-ламп, аспираторной системы ASD535 Airscreen
• Встроенный изолятор короткого замыкания в каждом кольцевом элементе
• Поддержка совместимости ― подключение кольцевых элементов стандартного шлейфа

Универсальный пульт управления Integral MAP



• Работа в составе станций Integral-IP MX и Integral-IP CX, а также в составе внешних пультов управления
• Работа в составе главных станций сети SecoNET
• Расширенный дисплей: 6 строк, 40 символов в строке
• Соответствие всем требованиям EN 54-2:2006
• Оперативное переключение между 4 языками пользователя
• Отображение тревог, неисправностей, отключений, активаций и других состояний элементов системы
• Свободно программируемые кнопки и индикаторы: 2 кнопки и 2 трехцветных индикатора

Сетевая структура Integral LAN



• Объединение до 4 000 станций в единую систему
• Технология Mesh-сети с поддержкой до 4 логических связей для одной станции
• Кольцевые, радиальные и перекрестные соединения
• Применение различных протоколов и смешанной топологии: стандартное соединение по RS-485,
       соединение по стандартному Ethernet, соединение по Integral LAN резервированное и нерезервированное
• Возможность использования существующих LAN объекта
• Удаленный доступ для мониторинга и перепрограммирования через Internet и Intranet (защищенные соединения)

Универсальный пакет ПО Integral SW 7.0



• Поддержка всех компонентов системы Integral-IP: станций Integral-IP MX и Integral-IP CX, кольцевых адресных шлейфов Integral X-Line, пультов управления Integral MAP, сетевой технологии Integral LAN

• Единый Integral ApplicationCenter с общим интерфейсом пользователя для всех приложений
• Комплексная многоуровневая концепция лицензирования и определения прав пользователя для каждого отдельного компонента ПО
• USB ключи защиты с уникальным номером для каждого пользователя, возможность идентификации пользователя
• Возможность чтения и редактирования данных, загруженных в действующую систему
• Централизованная загрузка данных в станции сети Integral LAN, включая операционную систему
• Возможность локализации ПО на языке пользователя
•
